Siłowniki uniwersalne serii MVE

Kategoria produktów: Zawory i siłowniki

Producent: Controlli

MVE to uniewrsalne siłowniki elemtromechaniczne o sile 400-2200N z funkcją awaryjną lub bez.

Stopień ochrony IP54.

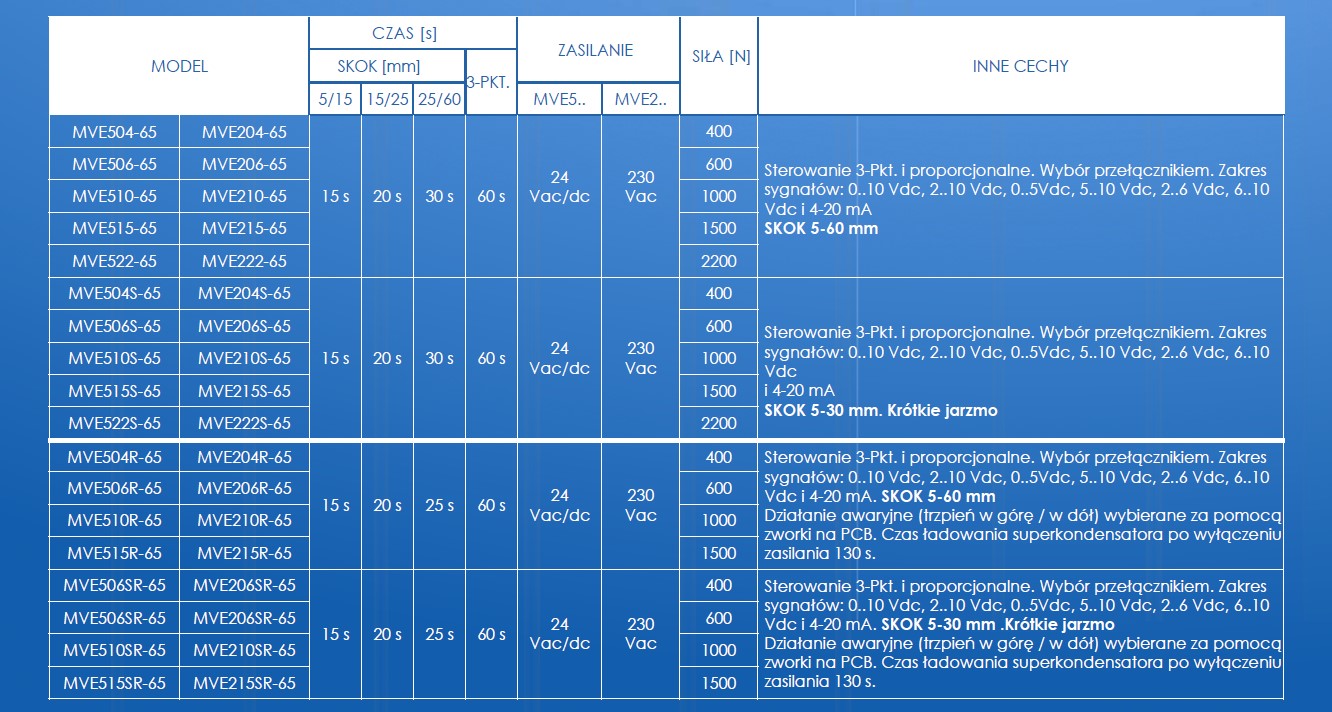

Dostępne są również wykonania w/w napędów o klasie szczelności IP65 (oznzczenie "-65" na końcu symbolu)



Przeznaczony do sterowania zaworami dwu- i trójdrogowymi w: systemach grzewczych i chłodniczych, centralach wentylacyjnych, ciepłowniach, przemysłowych systemach regulacji temperatury.

MVE można sterować za pomocą sygnału proporcjonalnego (modulującego) lub sygnału OTWIERAJ/ZAMYKAJ/STÓJ.

Został zaprojektowany do łatwego montażu na dowolnym zaworze kołnierzowym CONTROLLI.

Dostępne są zestawy łączników do zaworów gwintowanych, jak również do zaworów innych producentów.

Siłownik ma wysoką rozdzielczość (500 kroków w pełnym zakresie skoku) dla bardzo dokładnej kontroli przepływu i jest w stanie skalibrować się samoczynnie przy innym skoku bez konieczności jakiejkolwiek ingerencji użytkownika.

Dostępna jest funkcja  Plug & Play oraz kalibracja siłownika na zaworze tylko przy pierwszym włączeniu zasilania.

MVE ma inteligentny algorytm sterowania z funkcją autodiagnostyki i alarmu w przypadku nieoczekiwanej sytuacji. Informację zwrotną o alarmach dla użytkownika zapewniają diody LED (zielona i czerwona) na płycie sterującej.

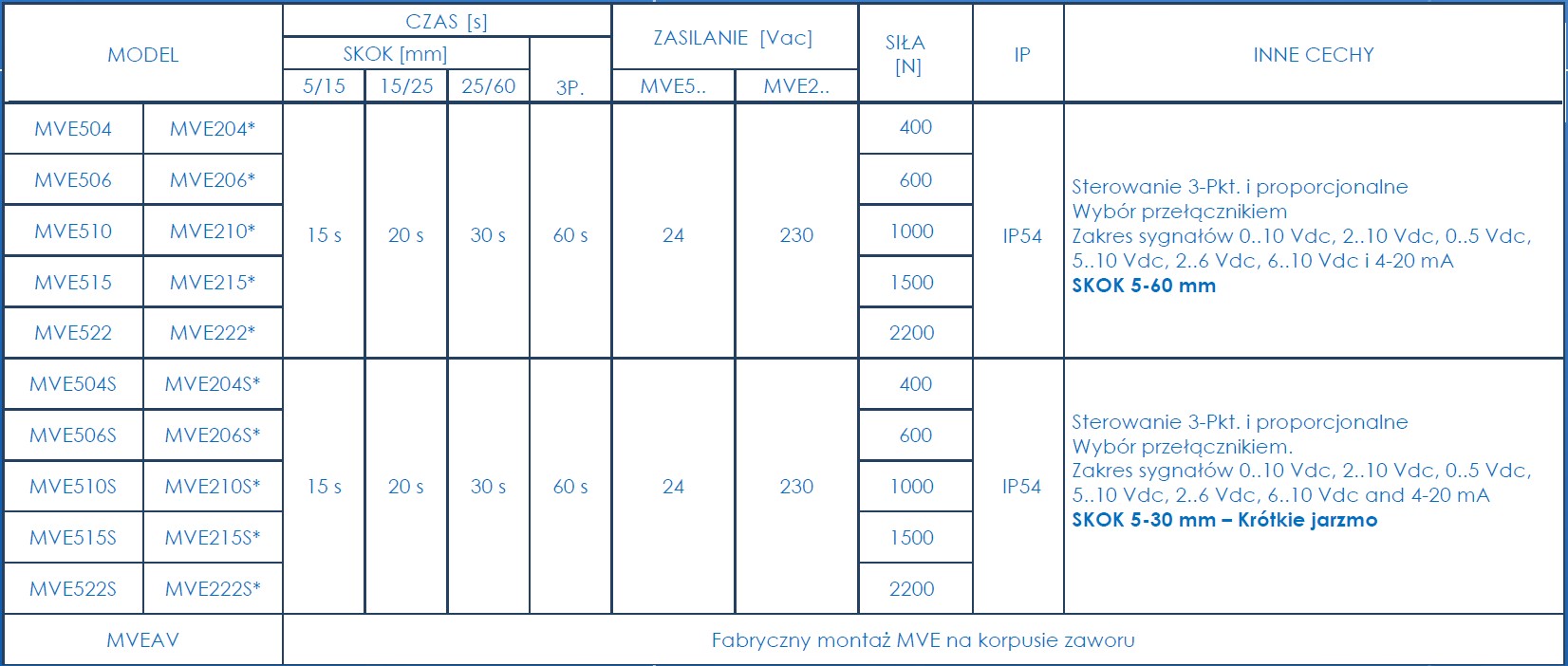

MVE jest dostępny ze standardowym i krótkim jarzmem do zastosowań, w których wymagane są kompaktowe wymiary, a każda wersja może być dostępna z siłą zamykania: 400 N, 600 N, 1000N, 1500 N i 2200 N.

MVE5.. - MVE5..S

MVE może pracować z  napięciem zasilającym 24 Vac lub 24Vdc.

MVE2.. - MVE2..S

MVE jest również dostępny z zasilaniem wysokim napięciem 230Vac z taką samą funkcjonalnością jak 24Vac / dc* MVE2... - MVE2...S nie są certyfikowane UL.



Wersje MVE.R to siłowniki z funkcja awaryjną (litera "R" na końcu symbolu)

Wszystkie funkcje, takie jak sygnalizatory wejścia / wyjścia, kalibracja automatyczna lub ręczna, diagnostyka, rozdzielczość, pomocnicze wyłączniki krańcowe, sterowanie ręczne itp. Są takie same jak w standardowych siłownikach MVE.

Dodatkowo MVE.R zapewnia elektroniczną funkcję awaryjną opartą na technologii superkondensatora w przypadku awarii zasilania.
Pozycja awaryjna (trzpień schowany lub wysunięty) wybierana z płyty PC.

Czasy otwierania / zamykania, także w przypadku powrotu awaryjnego: ok. 1 mm / s dla regulacji proporcjonalnej lub 60 s (niezależnie od skoku zaworu) dla regulacji pływającej (3-pkt).

Jeden model zapewnia obie opcje podnoszenia / opuszczania trzpienia, poprzez ustawienie zworki.

Czas ładowania ok. 130 s.

Żywotność superkondensatora: 10lat.

Siłowniki MVE.R mogą być sterowane za pomocą sygnału proporcjonalnego (modulującego) lub sygnału zwiększania / zmniejszania (płynnego). Siłownik można łatwo zamontować i podłączyć do zaworu.

Bezpośredni montaż jest możliwy na dowolnym zaworze kołnierzowym CONTROLLI. Dostępne są zestawy łączników również do zaworów gwintowanych CONTROLLI jak i zaworów innych producentów.

Dzięki funkcji samodociągnięcia i dostępności różnych zestawów łączników, te siłowniki mogą być również dopasowane do wielu zaworów różnych producentów.

Siłowniki MVE.R mają doskonałą rozdzielczość (500 kroków w całym zakresie skoku), co zapewnia bardzo dokładną regulację przepływu.

Są w stanie samokalibrować się przy różnych wartościach skoku bez żadnej operacji ze strony instalatora (ta funkcja jest wybierana na miejscu za pomocą przełącznika DIP ).

Co więcej, siłowniki MVE.R są wyposażone w funkcję autodiagnostyki, bardzo przydatną w przypadku nieoczekiwanych sytuacji, w takim przypadku zielona i czerwona dioda LED na płycie elektroniki będą migać.

Przykłady wykrytych nieprawidłowych warunków:
• skok poza zakresem 5-60 mm;
• nieoczekiwany stan utyku (np. zablokowanie zaworu);
• brak oczekiwanego stanu utyku (np. luźne połączenie zawór / siłownik);
• napięcie zasilające poza zakresem
